orCAD中調整絲印信息。講解內容：生成絲印信息，尋找絲印圖形所在層，調整絲印文字大小及方向，要注意一些注意事項。添加絲印文字，添加說明，便于后期電路調試及處理。
1.生成絲印信息
若在建立封裝時已經添加了絲印信息則可以省略此步驟，若仍執行此操作則會刪除原來的絲印信息并生成新的絲印信息
（1）Display|Color/Visibility中只顯示絲印相關層
Stack-up中pin與via對應的Top和Bottom層
Board Geometry中Outline
Manufacturing中Autosilk_Bottom與Autosilk_Top層

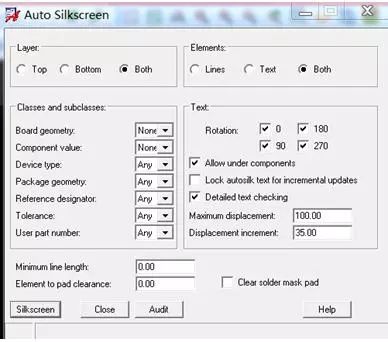

（2）Manufacture|Silkscreen
Class and subclass定義在自動生成絲印信息時從哪個層尋找絲印圖形
Any表示先在silkscreen尋找，若未找到，轉至Assembly層尋找
Silk只在silkscreen尋找
None對class不提取任何圖形
提取文本到autosilk層時，放到零件的下面
分別表示silkscreen文本最大偏移距離與尋找文本放置位置時的距離增量
點擊Silkscreen生成絲印信息
2.調整絲印文字大小，方向
絲印文字及符號放置一般遵循以下原則：
● 不可太靠近引腳或過孔，最好保持在8mil以上距離，不能出現文字覆蓋過孔情況
● 文字不能放在零件下面，防止文字被裝配好的零件覆蓋
● 文字方向應保持一致，方便查看
（1）Edit/Change
（2）find欄中選Text，option欄設置如下，其中New subclass欄不選
（3）框選整個電路板，右擊，Done完成文字大小調整
（4）Edit|Move，F(xiàn)ind選Text，Option設置如下
（5）選中文字，右擊，Rotate，移動鼠標調整方向，單擊完成旋轉
（6）移動鼠標選擇合適位置單擊放置
注：對呈鏡像顯示即在底層的文字
（1）關閉Manufacturing中Autosilk_Top層，只顯示Autosilk_Bottom
（2）Find欄選text
（3）View|Flip Design，則文字變?yōu)榉晴R像，Edit|Move，Rotate進行文字方向調整
（4）調整完成后再次View|Flip Design，則文字恢復原鏡像狀態
用該方式調整鏡像文字可以避免出錯
文字方向一般為如圖所示兩種
3.添加絲印文字
在絲印層上添加文字說明，便于后期電路調試及處理
（1）Add|Text，Option欄設置如下
（2）單擊合適位置，輸入文字，右擊，Done完成添加
（3）Edit|Move，調整文字方向及位置
以上就是調整絲印信息的操作過程。
